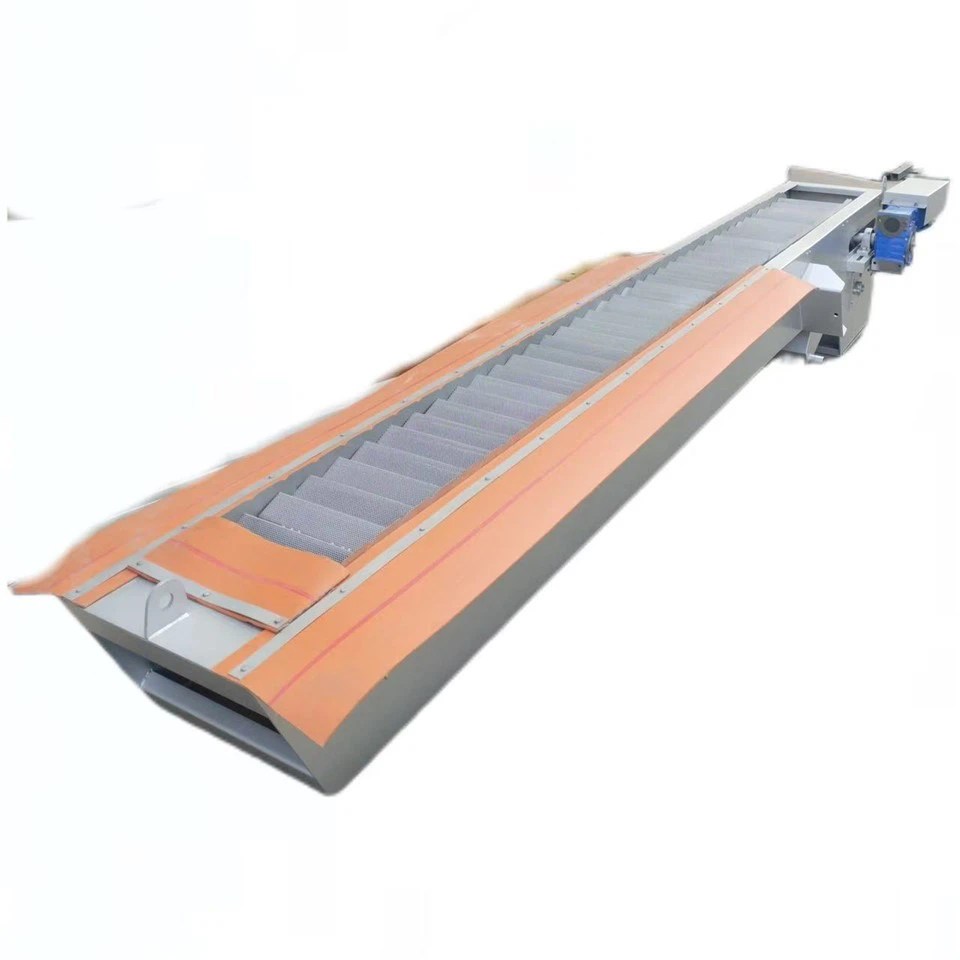

Mechaniškai valomas baro ekranas

Pakopinis tinklelio nešvarumų valiklis yra smulkus tinklelio nešvarumų valiklis, sujungiantis nešvarumų sulaikymą ir nešvarumų pašalinimą. Jis tinka didelėms, vidutinėms ir mažoms siurblinėms kaip smulkus tinklelis, skirtas sulaikyti ir išvalyti vandenyje plūduriuojančius objektus, tokius kaip piktžolės, popierius, nuorūkos, melionų sėklos, pluoštai, plaukai ir kt. Šis modelis pasižymi dideliu nešvarumų surinkimo greičiu ir gali užtikrinti tolesnių apdorojimo procesų įgyvendinimą.

Pakopinis tinklelio nešvarumų valiklis daugiausia sudarytas iš pagrindinių komponentų, tokių kaip pavaros įtaisas, rėmas, traukos grandinė, tinklelio plokštė su kėlimo kopėčiomis ir elektroninė valdymo sistema. Varomasis variklis sumontuotas ant pagrindinio veleno rėmo kryptimi. Varomos transmisijos grandinės, abiejose pusėse esančios tinklinės plokštės ištraukia nešvarumus, susikaupusius per jų ilgį iš apačios į viršų. Kai jie pasiekia viršutinę dalį, žvaigždutės vairavimo funkcija automatiškai užbaigia vartymo ir iškrovimo darbus. Šlako vanduo išleidžiamas į šlako surinkimo lataką tarp tinklinių plokščių iš abiejų pusių ir gravitacijos būdu išleidžiamas iš mašinos.

Pakopinių grotelių nešvarumų valiklio vairavimo įtaisas yra viršutinėje rėmo dalyje. Sraigtinio{1}}tipo reguliavimo įtaisai yra nustatyti priekinėje ir galinėje rėmo pusėse, kad būtų galima reguliuoti perdavimo grandinės sandarumą.

Laiptuotų grotelių nešvarumų valiklio rėmas yra vientisa stačiakampė standi konstrukcija, surinkta ir suvirinta iš nerūdijančio plieno plokščių ir plieninių dalių. Vandens įleidimo anga yra apatinėje rėmo dalyje, nukreiptame į vandenį{1}}, o kreipiamieji bėgiai yra ant priekinės ir galinės rėmo sienelių plokštės. Rėmas montuojamas grotelių šulinio viduryje, o tarpas tarp dviejų staktos pusių ir grotelių šulinio yra kanalas vandeniui išleisti po grotelių filtravimo. Nukreipimo pertvaros yra išdėstytos abiejose į vandenį -atsukto rėmo galo pusėse, todėl nukreipiant vandenį gali nepatekti plūduriuojančios šiukšlės.

Traukos žvaigždutė ir transmisijos kreipiamasis įtaisas yra atitinkamai viršutinėje ir apatinėje abiejų rėmo pusių dalyse. Pakopinė tinklelio plokštė pagaminta iš ASTM304 nerūdijančio plieno. Tinklelio paviršius yra reguliariai išdėstyta maža skylė, kuri atlieka vandens pratekėjimo ir nuotekų sulaikymo funkciją. Pakopinis paviršius gali sulaikyti didesnes nuotekas.


1. Prieš ekraną: stebėkite filtro ekraną prie vandens įleidimo angos. Kairėje pusėje yra aukštyn nukreiptas filtro ekranas, o tinklelio paviršiuje yra daugiau šiukšlių. Dešinėje pusėje yra žemyn nukreiptas filtro ekranas, o tinklelio paviršius turi būti švarus ir be likučių.
2. Po ekrano: stebėkite vandens srautą išleidimo kanaluose abiejose ekrano pusėse. Kai ekranas veikia, vandens srautas rieda ir srautas yra didelis. Kai jis sustoja, vandens išeiga palaipsniui mažėja, srautas mažėja, o skysčio lygis už ekrano palaipsniui stabilizuojasi.
3. Stebėkite ekrano aparatą ciklą, kad pamatytumėte, ar nėra nenormalaus garso.
